變壓器知識大盤點,必讀!

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2017-05-23 08:18:31
導讀:如何看變壓器的基本參數?如何辨別變壓器是全銅還是全鋁?變壓器在配電中的角色,變壓器并列運行的條件。

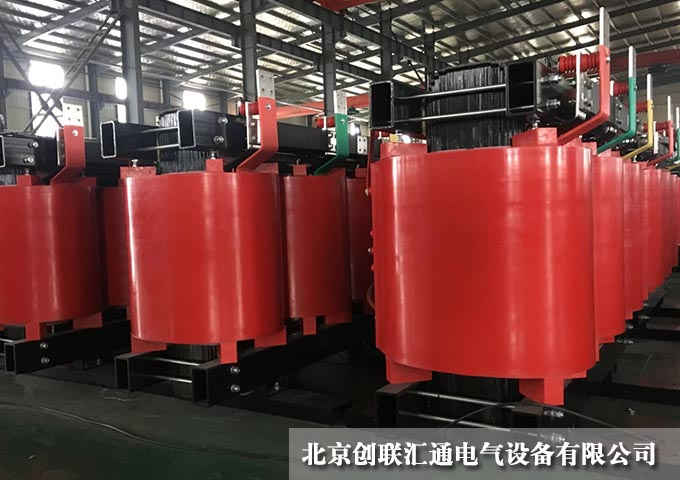

     變壓器大家肯定不陌生,路邊電線桿上架著的,路邊美變凸出來的,配電房里箱子裝著的,這些都是變壓器。
     以上就是典型的各種變壓器。其實這些在我們生活中隨處可見,只是忙忙碌碌無心欣賞。在配電系統中,大多數變壓器承接高壓(10KV)轉為低壓(400V)提供給工廠居民商場使用。
     變壓器參數和計算
變壓器知識大盤點,必讀!
     變壓器主要參數:
1、產品型號:S11-M-800/10
含義:S-三相 、11-設計序號(負載損耗率)、M-密封、800-變壓器容量、
10-高壓側電壓等級
2、變壓器額定容量:800KVA 含義:視在功率,變壓器帶負荷的能力
3、額定電壓:10000正負5%/400V 含義:高壓測電壓10KV,低壓輸出400V
4、額定頻率 50HZ 相數 3
5、連接組標號:DYN11 含義:D就是變壓器的高壓側三角形接法,Y表示低壓側是星型接法,N是有中性點引出,11表示高低壓之間的向量差是30度,低壓繞組的電壓向量位移落后高壓30度
6、短路阻抗4.59% 含義:變壓器通過額定電流時,在變壓器自身阻抗上所產生的電壓損耗(百分值)
7、高壓電流:46.2A 低壓電流:1154.7A
變壓器高壓側電流計算和低壓側電流計算的方法:
高壓側電流=變壓器額定容量/1、732/高壓側電壓
800K/1.732/10000=46.18 (A)
低壓側電流=變壓器額定容量/1.732/低壓側電壓
800K/1.732/400=1154.7(A)
變壓器的無功功率如果變大,有功功率就變小,為了提高使用,變壓器都需無功補償,補償范圍為:變壓器的額定功率的30%-40%
800KVA*0.3=240(Kvar)

    變壓器全銅和全鋁的區別方法:
一、變壓器運行時的噪音,噪音由鐵心,繞組,冷卻器而來,銅和鋁的比重差別很大,噪音便是區分全銅和全鋁變壓器的主要方法。
二、變壓器重量,如果同等體積大小的變壓器,全銅比全鋁的變壓器要重的多,不過隨著科技的發展,出現了半銅半鋁的變壓器,導致很多儀器都難以分辨。
變壓器在配電中的應用:
電力變壓器是用來改變交流電壓大小的電氣設備。它是根據電磁感應的原理,以相同的頻率,在兩個或更多的繞組之間,變換交流電壓和電流而傳輸電能的靜止電氣設備。
配電變壓器,簡稱“配變”。指配電系統中根據電磁感應定律變換交流電壓和電流而傳輸交流電能的一種靜止電器。有些地區將35千伏以下(大多數是10KV及以下)電壓等級的電力變壓器,稱為“配電變壓器”,
簡稱“配變”。安裝“配變”的場所與地方,既是變電所。
配電電力變壓器是一種靜止的電氣設備,是用來將某一數值的交流電壓(流)變成頻率相同的另一種或幾種數值不同的電壓(電流)的設備。當一次繞組通以交流電時,就產生交變的磁通,交變的磁通通過鐵芯導磁作用,就在二次繞組中感應出交流電動勢。二次感應電動勢的高低與一二次繞組匝數的多少有關,即電壓大小與匝數成正比。主要作用是傳輸電能,因此,額定容量是它的主要參數。

單相電壓互感器一次圖畫法。
變壓器并列運行必須滿足的條件:
①變壓器的接線組別相同;
②變壓器的一、二次電壓相等,電壓變比相同(一般允許有±5%的差值)
③變壓器的阻抗電壓Uz%相等(一般允許有±10%的差值)
變壓器并列運行的意義
其意義是:當一臺變壓器發生故障時,并列運行的其它變壓器仍可以繼續運行,以保證重要用戶的用電;或當變壓器需要檢修時可以先并聯上備用變壓器,再將要檢修的變壓器停電檢修,既能保證變壓器的計劃檢修,又能保證不中斷供電,提高供電的可靠性。又由于用電負荷季節性很強,在負荷輕的季節可以將部分變壓器退出運行,這樣既可以減少變壓器的空載損耗,提高效率,又可以減少無功勵磁電流,改善電網的功率因數,提高系統的經濟性。
  北京創聯匯通變壓器廠家專業生產各類變壓器,產品均通過CE,ISO9001等認證,性能穩定,經久耐用。
