GCS低壓抽屜式開關柜工作原理

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2022-09-05 16:55:33
導讀:GCS-0.4型低壓抽出式開關柜系三相交流50HZ、額定電壓為400V(660 V) 、額定電流為4000A及以下的發電、供電系統中,可供配電、電動機等電器設施的集中控制、電抗器限流、bai無功功率補償使用的低壓配電裝置. 使用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業, 在大型發電廠石油化工等自動化程度較高的場所, 開

  GCS-0.4型低壓抽出式開關柜系三相交流50HZ、額定電壓為400V(660 V) 、額定電流為4000A及以下的發電、供電系統中,可供配電、電動機等電器設施的集中控制、電抗器限流、bai無功功率補償使用的低壓配電裝置. 使用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業, 在大型發電廠石油化工等自動化程度較高的場所, 開關柜留有與計算機接口,以便集中控制.

  本開關柜符合GB/T7251、IEC60439等標準的要求,并通過“3C”認證。

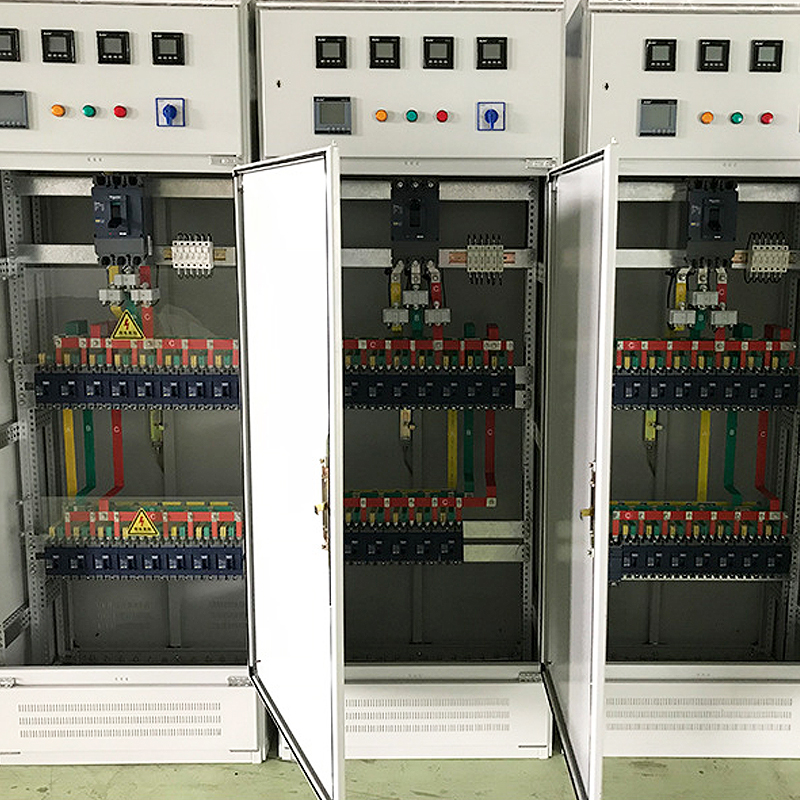

  結構特點:

  主構架采用8MF開口型鋼,在型鋼的兩側面有摸數為20mm和100mm、Φ9.2 mm的安裝孔;

  主構架為兩種,全組合式結構和部分焊接式結構;

  裝置各功能室嚴格分開, 各功能室主要分為單元式、母線式、電纜式,各單元的作用相對獨立;

  水平母線采用框后平置式排列布置,以增加母線抗短路電流電動力的能力;

  電纜間采用上下進出線方式;按三相五線制或三相四線制;

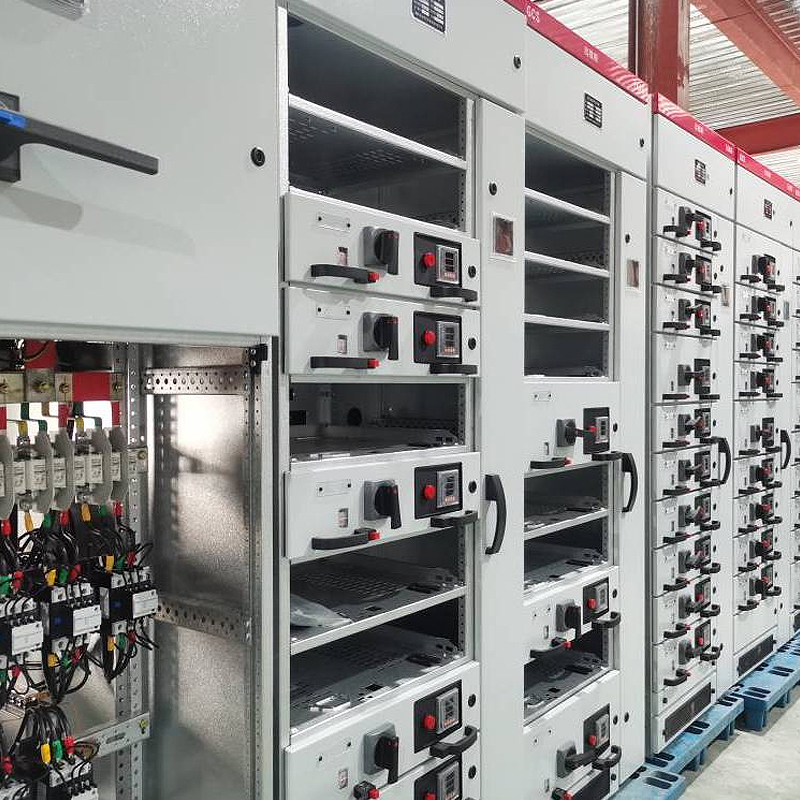

  一個抽屜為一個單元, 抽屜尺寸分為一單元、二單元、三單元、二分之一單元、四分之一單元, 五個尺寸系列, 各單元回路額定電流在630A及以下。抽屜尺寸的變化僅僅為高度的變化, 其寬度、 深度不能變化,相同功能的單元可以互換;

  每面柜最多可裝11各單元的抽屜或22個二分之一單元或44四分之一單元的抽屜;抽屜單元具有分合試驗和抽出位置的明顯標志; 抽屜單元設有機械連鎖.

  柜體尺寸見圖.

  主電路方案、輔助電路方案及電器元件的選擇:

  主電路方案共33組118各規格, 工作電流為4000A, 適合2500KVA及以下配電變壓器選用.

  為了提高功率因數, 專門設計了電容補償柜. 有三種方案.


  輔助電路方案是根劇有關設計規定和用戶要求而編制的, 共有輔助電路方案120個。

  直流控制電源為220 V、110 V, 交流控制電源為220 V、380 V.

  斷路器主要用ME、CW1、DW45、AH、CM1、RMM1、HSM1等系列.

  開關柜使用的條件:

  海拔高度不超過2000m(超海拔時,要特別說明);

  周圍空氣溫度不高于+40℃, 不低于-5℃, 24小時平均溫度不高于+35℃。

  相對濕度:周圍空氣溫度不高于+40℃時, 周圍空氣相對濕度不超過50%, 再較低氣溫時,允許有較高的相對濕度。

  設備應安裝在無劇烈震動、沖擊化學腐蝕的地方。

  設備安裝時與垂直面的傾斜度不超過5°。地震烈度不超過8度。
