箱式變電站的特點和型式

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-09 09:17:15
導讀:箱式變電站由高壓配電裝置、電力變壓器、低壓配電裝置等部分組成,安裝于一個金屬箱體內,三部分設備各占一個空間,相互隔離。箱式變電站是一種比較新型的設備。它由剛開始比較簡單的設備發展成了現在的比較完善的可靠的設備了。箱式變電站的優點:(1)占地面積小,征用土地方便,適用在一般城市負荷密集地區、農村地區、住宅

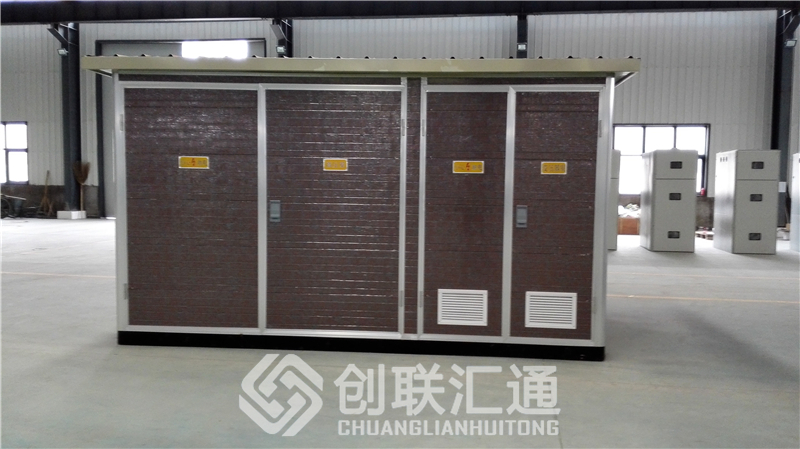

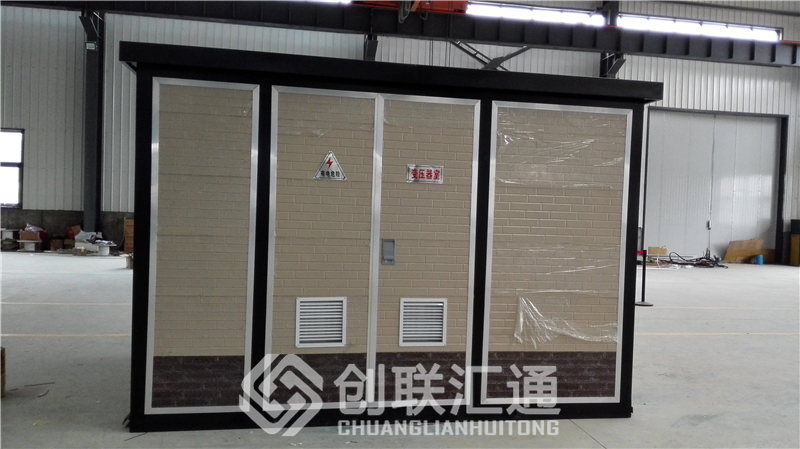

箱式變電站由高壓配電裝置、電力變壓器、低壓配電裝置等部分組成,安裝于一個金屬箱體內,三部分設備各占一個空間,相互隔離。箱式變電站是一種比較新型的設備。它由剛開始比較簡單的設備發展成了現在的比較完善的可靠的設備了。


箱式變電站的優點:
(1)占地面積小,征用土地方便,適用在一般城市負荷密集地區、農村地區、住宅小區等安裝,有利于高壓延伸,減少低壓線路的供電半徑,降低線損。
(2)減少土建基礎費用,可以工廠化生產,縮短現場施工周期,投資較少,收效明顯。
(3)體積小,重量輕便于運輸或移位。
(4)可采用全密封變壓器,SF6環網柜等新型設備,具有長周期,免維護、功能比較齊全的特點,可用于終端,又可用于環網。
(5) 外形新穎美觀,廣泛用于建筑施工的臨時用電,工業園區、居民小區、商業中心等用電的需求,與環境較為協調。

箱式變電站的型式:
分為普通和緊湊型兩類。普通型箱式變電站有組合式ZBW型(美式)和預裝式XWB型(歐式)等。箱式變電站10KV配電裝置不用斷路器,常用的有FN5-10型或FN7一10型負荷開關加熔斷器和環網供電裝置,并從鄰近架空線接到變壓器高壓端。進線方式可采用電纜線或架空絕緣線,按照使用環境和不同用途任意選擇。作為公用箱式變電站時,箱式變電站的低壓出線視變壓器容量而定,一般不超過4回,最多不超過6回,也可以一回總出線,到臨近的配電室再進行分支供電。作為獨立用戶用箱式變電站時,可以采用一回路供電。


箱變的結構特點:
組合式ZBW型(美式)箱式變電站的結構特點。ZBW-10/0.4KV型戶外組合式變電站是由高壓室、變壓器室、低壓室三者組成一體的預裝式成套變配電設備。其特點:
(1)適用于環網、雙線、終端供電方式,且三種方式互換性極好。進線方式采用電纜。
(2) 高壓室采用完全可靠的緊湊設計,具有全面的防誤操作連鎖功能,可靠性高,操作檢修方便。
(3)高壓室可兼容終端負荷開關、空氣環網開關、SF6環網柜等。變壓器可采用油浸式變壓器、干式變壓器。變壓器室采用溫度控制,可采用自然通風或頂部強迫通風。
(4)低壓室設有計量和無功補償,可根據用戶需要設計二次回路及出線數,滿足不同需要。
(5)外殼采用鋼板或者合金板,配有雙層頂蓋,隔熱性好。外殼及骨架全部經過防腐處理,具有長期戶外使有的條件。外形及色彩可與環境相互協調一致。
(6)安裝方便,在箱式變電站的基礎下面設有電纜室,而在低壓室內設有人孔可進入電纜室進行工作。
(7)各室之間均用隔板隔離成獨立的小室。
(8)為了便于監視和檢修,在各小室內均有照明裝置,由門控制照明開關。
