怎樣區分美式箱變和歐式箱變

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-09 09:59:52
導讀:目前,箱式變電站在我國廣大城市、農村、工礦企業、公共建筑設施中會得到廣泛的應用。但是,箱式變電站,適用的場合也不盡相同,它們該如何區分呢?美式箱變1、箱變的接線形式:一路或兩路10KV進線;單臺變壓器,容量一般選用500KVA~800KVA;低壓出線電纜4~6路。2、箱變的主要部件:變壓器、10KV環網開關、10KV電纜插頭、低壓

目前,箱式變電站在我國廣大城市、農村、工礦企業、公共建筑設施中會得到廣泛的應用。但是,箱式變電站,適用的場合也不盡相同,它們該如何區分呢?


美式箱變


1、箱變的接線形式:一路或兩路10KV進線;單臺變壓器,容量一般選用500KVA~800KVA;低壓出線電纜4~6路。

2、箱變的主要部件:變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。

3、優點:體積小占地面積小、便于安放、便于偽裝,容易與小區的環境相協調。可以縮短低壓電纜的長度,降低線路損耗,還可以降低供電配套的造價。

4、缺點:供電可靠性低;無電動機構,無法增設配電自動化裝置;無電容器裝置,對降低線損不利;噪音較Ⅲ型站和Ⅴ型站要高,因為Ⅲ型站和Ⅴ型站是將變壓器安放在室內,起到隔音的作用;另外,將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射;由于不同容量箱變的土建基礎不同,使箱變的增容不便;當箱變過載后或用戶增容時,土建要重建,會有一個較長的停電時間,增加工程的難度。

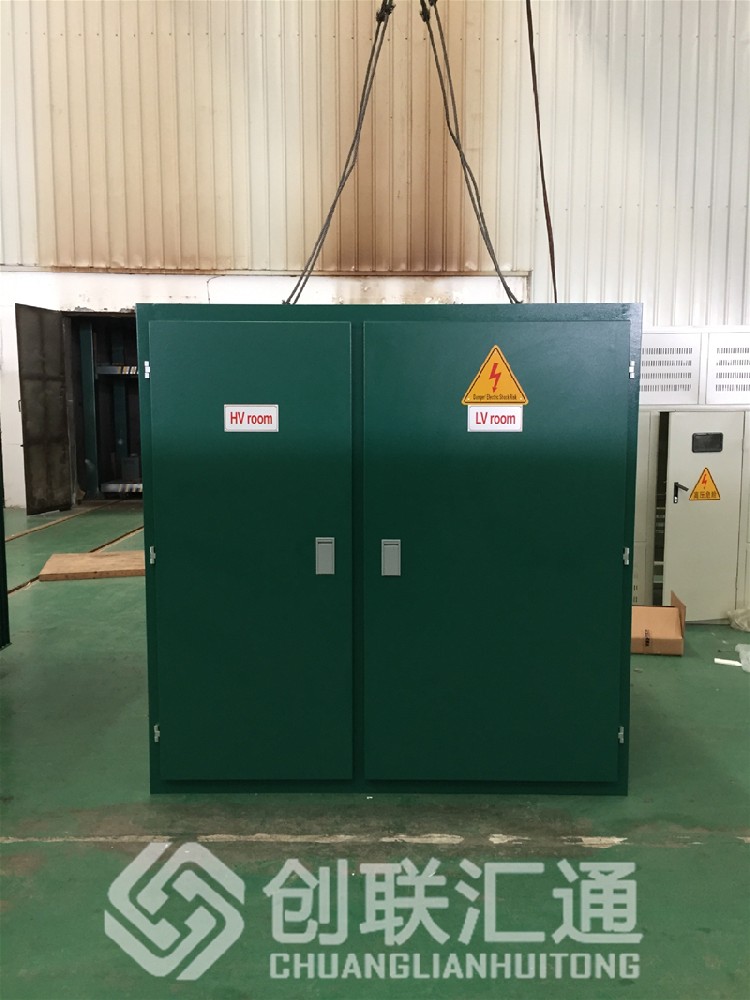

歐式箱變


1、箱變的接線形式:

a.單臺配變形式—兩路10KV進線;單臺變壓器容量一般在500KVA~800KVA;低壓出線電纜一般為4~6路。

b.兩臺配變形式—兩路10KV進線;兩臺變壓器,每臺變壓器的容量在500KVA~800KKVA;低壓出線電纜一般為8~12路。

2、箱變的主要部件:變壓器、10KV環網開關柜、低壓電容器、低壓開關等主要部件組成,相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內,使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大,造價也比美式箱變要大。

3、優點:噪音與Ⅲ型站和Ⅰ型站相當;輻射較美式箱變要低,因為歐式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用;可以設置配電自動化,不但具有Ⅲ型站和Ⅰ型站的優點,而且還有美式箱變的主要優點。

4、缺點:體積較大,不利于安裝,對小區的環境布置有一定的影響;
