干式變壓器型號大全及參數 干式變壓器型號代表什么意思

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-10 11:26:29
導讀:變壓器是電力電網中的重要成員,想必大家都認識,雖然我們天天都用電,那么今天就有創聯匯通電氣的小編給大家介紹一下-干式變壓器型號及參數 和干式變壓器型號代表什么意思干式變壓器的型號格式:變壓器繞組數+相數+冷卻方式+是否強迫油循壞+有載或無載調壓+設計序號+“一”+容量+高壓側額定電壓組成。干式變壓器常見型號:

變壓器是電力電網中的重要成員,想必大家都認識,雖然我們天天都用電,那么今天就有創聯匯通電氣的小編給大家介紹一下-干式變壓器型號及參數 和干式變壓器型號代表什么意思


干式變壓器的型號格式:變壓器繞組數+相數+冷卻方式+是否強迫油循壞+有載或無載調壓+設計序號+“一”+容量+高壓側額定電壓組成。

干式變壓器常見型號:

1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器,絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器,絕緣材料為諾麥克紙杜邦漆。

2、從鐵芯材質分:硅鋼片鐵芯干式變壓器SCB,SGB系列。非晶合金鐵芯系列干式變壓器:SCBH、SGB系列。

3、從節能序列分SCB9,SCB10,SCB11,SCB13,SCBH15,SGB9,SGB10,SGB11,SGB13,SGBH15系列等。

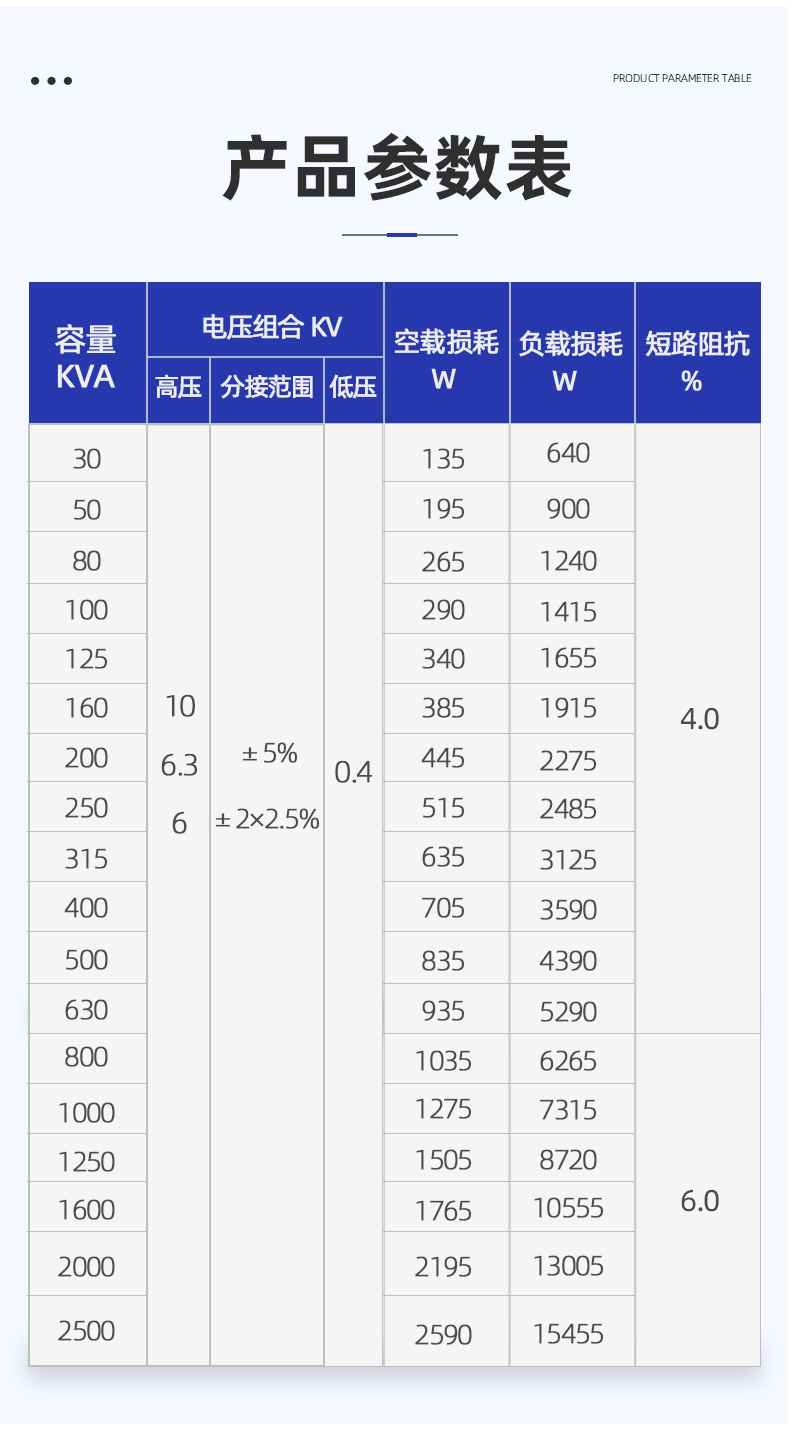

干式變壓器參數表:


干式變壓器產品型號的代表意義:

1、繞組藕合方式:**(不標)、自藕(O表示)。

2、相數:單相(D)、三相(S)。

3、繞組外絕緣介質:變壓器油(不標)、空氣(G)、氣體(Q)、成型固體澆注式(C)、包繞式(CR)、難燃液體(R)。

4、冷卻裝置種類:自然循環冷卻裝置(不標)、風冷卻器(F)、水冷卻器(S)。

5、油循環方式:自然循環(不標)、強迫油循環(P)。

6、繞組數:雙繞組(不標)、三繞組(S)、雙分裂繞組(F)。

7、調壓方式:無勵磁調壓(不標)、有載調壓抑(Z)。

8、線圈導線材質:銅(不標)、銅箔(B)、鋁(L)、鋁箔(LB)。

9、鐵心材質:電工鋼片(不標)、非晶合金(H)。

10、特殊用途或特殊結構:密封式(M)、串聯用(C)、起動用(Q)、防雷保護用(B)、調容用(T)、高阻抗(K)、地面站牽引用(QY)、低噪音用(Z)、電纜引出(L)、隔離用(G)、電容補償用(RB)、油田動力照明用(Y)、廠用變壓器(CY)、全絕緣(J)、同步電機勵磁用(LC)。

 上述型號代表意義,舉例:( SCB10-1000KVA/0KV/0.4KV):S的意思表示此變壓器為三相變壓器,如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為環氧樹脂澆注成形固體。B的意思是箔式繞組,如果是R則表示為纏繞式繞組,如果是L則表示為鋁繞組,如果是Z則表示為有載調壓(銅不標)。10的意示是設計序號,也叫技術序號。1000KVA則表示此臺變壓器的額定容量(1000千伏安)。10KV的意思是一次額定電壓,0.4KV意思是二次額定電壓。
