干式變壓器與油浸式變壓器的區別

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-11 13:35:21
導讀:當然相同的是都是電力變壓器,都會有作磁路的鐵芯, 作電路的繞組。而最大的區別是在“油式”與“干式”。也 就是說兩者的冷卻介質不同,前者是以變壓器油(當然還有 其它油如β油)作為冷卻及絕緣介質,后者是以空氣或其它 氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組組成的 器身置于一個盛滿變壓器油的油箱中。干變常

當然相同的是都是電力變壓器,都會有作磁路的鐵芯, 作電路的繞組。而最大的區別是在“油式”與“干式”。也 就是說兩者的冷卻介質不同,前者是以變壓器油(當然還有 其它油如β油)作為冷卻及絕緣介質,后者是以空氣或其它 氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組組成的 器身置于一個盛滿變壓器油的油箱中。干變常把鐵芯和繞組 用環氧樹脂澆注包封起來,也有一種現在用得多的是非包封 式的,繞組用特殊的絕緣紙再浸漬專用絕緣漆等,起到防止 繞組或鐵芯受潮。(又因為兩者因工藝、用途、結構方面的 分類方法不同派生出不同的類別,所以我們從狹義的角度來 說)

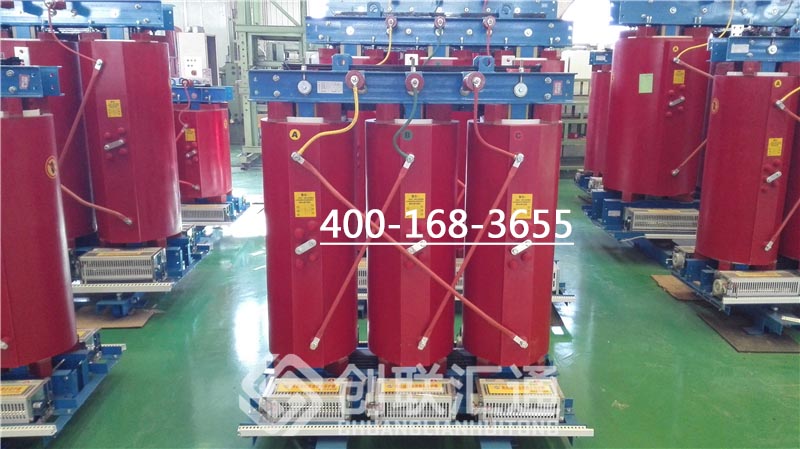

干式變壓器圖

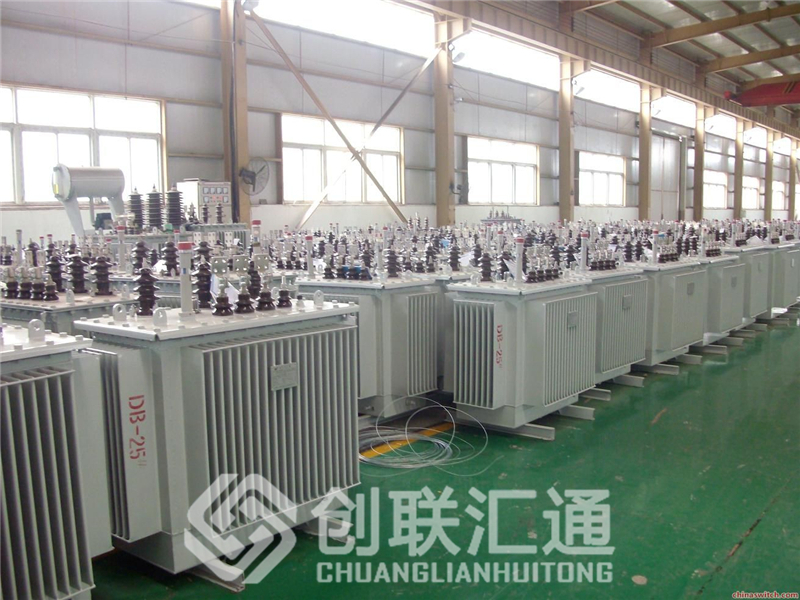

油浸式變壓器圖


就產量和用量來說,目前干變電壓等級只作到35kV,容量相 對油變來說要小,約作到2500kVA.又由于干變制造工藝相對 同電壓等級同容量的油變來說要復雜,成本也高。所以目前 從用量來說還是油變多。但因干變的環保性,阻燃、抗沖擊 等等優點,而常用于室內等高要求的供配電場所,如賓館、 辦公樓、高層建筑等等。如果你只是變壓器用戶,了解這些 應該夠了”

各有各的優缺點,油變造價低、維護方便,但是可燃、可爆 。干變由于具有良好的防火性,可安裝在負荷中心區,以減 少電壓損失和電能損耗。但干變價格高,體積大,防潮防塵 性差,而且噪音大。

油變琢漸退出,用干變,干變可以拆開運輸放便,清潔,易維護 ,按裝不需機座,沒有滲油池.等優點

從外表上是比較好區分的;

油浸式變壓器與干式變壓器的最大區別就是有沒有“油”, 而由于油是液體,具有流動性,油浸式變壓器就一定是有外 殼的,外殼內部是變壓器油,油中浸泡著變壓器的線圈,從 外面是看不到變壓器的線圈的;而干式變壓器沒有油,就不 用外殼了,能直接看到變壓器的線圈;還有一個特性就是油 浸式變壓器上面有油枕,內部存放著變壓器油,但現在新式 油浸變壓器也有不帶油枕的變壓器生產;

油浸式變壓器為了散熱方便,也就是為了內部絕緣油的流動 散熱方便,在外部設計了散熱器,就象散熱片一樣,而干式 變壓器卻沒有這個散熱器,散熱靠變壓器線圈下面的風機, 該風機有點象家用空調的室內機;

油浸式變壓器由于防火的需要,一般安裝在單獨的變壓器室 內或室外,而干式變壓器肯定安裝在室內,一般情況下安裝 在低壓配電室內,和低壓配電柜并排安裝。
