三相干式變壓器接線

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-25 16:20:11
導讀:常見的三相干式變壓器接線有二種接法,即“三角形接線”和“星形接線”;在變壓器的聯接組別中“D表示為三角形接線,“Yn”表示為星形帶中性線的接線,Y表示星形,n表示帶中性線;“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。變壓器的聯接組別的表示方法一:Y,D變壓器的聯接組別的表示方法

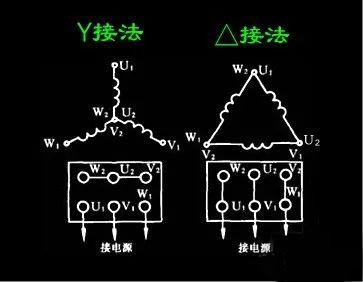

常見的三相干式變壓器接線有二種接法,即“三角形接線”和“星形接線”;在變壓器的聯接組別中“D表示為三角形接線,“Yn”表示為星形帶中性線的接線,Y表示星形,n表示帶中性線;“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

640 (6).jpg

變壓器的聯接組別的表示方法
一:Y,D

變壓器的聯接組別的表示方法是:大寫字母表示一次側(或原邊)的接線方式,小寫字母表示二次側(或副邊)的接線方式。

Y(或y)為星形接線,D(或d)為三角形接線。

數字采用時鐘表示法,用來表示一、二次側線電壓的相位關系,一次側線電壓相量作為分針,固定指在時鐘12點的位置,二次側的線電壓相量作為時針。

二:Yn,d11

“Yn,d11”,其中11就是表示:當一次側線電壓相量作為分針指在時鐘12點的位置時,二次側的線電壓相量在時鐘的11點位置。也就是,二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

三:4種接線組別

變壓器二個繞組組合起來就形成了4種接線組別:

“Y,y”、“D,y”、“Y,d”和“D,d”。

我國只采用“Y,y”和“Y,d”。由于Y連接時還有帶中性線和不帶中性線兩種,不帶中性線則不增加任何符號表示,帶中性線則在字母Y后面加字母n表示。n表示中性點有引出線。Yn0接線組別,UAB與uab相重合,時、分針都指在12上。“12”在新的接線組別中,
