"油浸式變壓器保護裝置詳解:全面了解設備安全保障措施"

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-12-18 14:24:41
導讀:油浸式變壓器在日常生活中的使用越來越多,是一種重要的電氣設備和設備,油浸式變壓器為了使用安全,制造時會有一些保護裝置,油浸式變壓器的保護裝置是什么?今天創聯會通變壓器小系列和大家一起來了解:一. 安全保護裝置1.氣體繼電器。用于800kVA及以上的油浸變壓器。當氣體繼電器的觸點容量大于66VA或15W,氣體積聚量在25

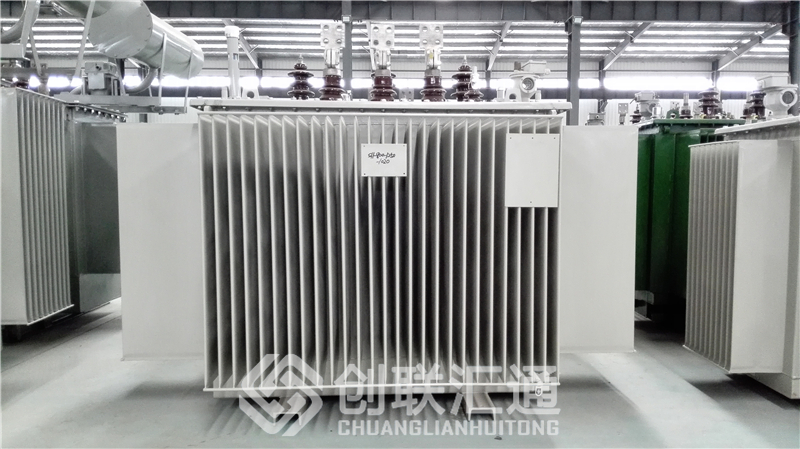

油浸式變壓器在日常生活中的使用越來越多,是一種重要的電氣設備和設備,油浸式變壓器為了使用安全,制造時會有一些保護裝置,油浸式變壓器的保護裝置是什么?今天創聯匯通變壓器小系列和大家一起來了解:

. 安全保護裝置

1.氣體繼電器。用于800kVA及以上的油浸變壓器。當氣體繼電器的觸點容量大于66VA15W,氣體積聚量在250~300ml或在油溫設定范圍內時,應接通相應的觸點。氣體繼電器的結構和安裝位置應能觀察氣體的數量和顏色,取氣方便。用于安裝的1.5%的聯管油梯度。220kV變壓器的油箱蓋也應有1 ~ 1.5%的坡度。

2. 壓力可以釋放閥。用于800kVA及以上的變壓器;安全氣道或壓力不斷釋放閥中油回收箱內進行壓強沒有達到5.07×104Pa時,應可靠有效釋放,120000kVA及以上分析變壓器設計應能通過設置2個壓力控制釋放閥。

3.閥門,閥門,排氣塞。所有變壓器的油缸壁下部及110kV9000kva 220kV63000kVA 及以上的油缸壁中部,均須安裝油樣閥。315kVA 及以上油箱底部應有排油裝置。變壓器油箱的下部應該有一個足夠大的放電閥,220kV 變壓器也應該有一個事故放電閥。變壓器在注油和試驗過程中必須釋放氣體,因此上部冒口、散熱器、套管等部位都有排氣塞,保證了變壓器的安全。


. 油保護裝置

1.儲油罐和油位計。油浸式變壓器應配備儲油柜(密封式除外)。儲油箱的容積應保證在環境氣溫為+40℃時變壓器油不溢出,油位計在-30℃不投入運行時應可見。儲油箱一端的油位計應有三個油位標志,油溫分別為-30℃、+20℃和+40℃。儲油罐應配備注油、排油和排污裝置。8000kVA以下為一般儲油罐,8000kVA以上為隔膜或膠囊儲油罐。

2. 吸濕器。100kVA 及以上非密封油浸變壓器用。

3.油凈化器。用于3150kVA及以上的油浸變壓器。

4. 防油老化處理裝置。用于8000kVA及以上的變壓器;防止油老化管理措施是保證工作變壓器油不與環境空氣進行接觸的措施。如儲油柜內部與油位計處加裝一個膠囊與隔膜;或者可以采用一些其它防油老化的措施,如全密封充氮裝置。



.油溫測量裝置。

1.玻璃溫度計。用于所有變壓器。變壓器應有一個玻璃溫度計插座,位于油箱頂部,伸入油中120±10毫米。當采用集中冷卻結構時,油箱進、出油聯箱附近還安裝有玻璃溫度計插座。

2.信號溫度計。1000kVA 及以上變壓器。戶外信號溫度計的接觸容量大于50VA 或大于15W。信號溫度計的安裝位置應易于觀察。強制油循環變壓器應配備2個信號溫度計。

3.遠程溫度測量元件。用于8000kVA及以上的變壓器。強油循環變壓器應有兩個遠距離測溫元件,如電阻測溫元件,并應置于油箱長軸兩端。



以上問題就是油浸式變壓器的保護工作裝置,相信我們大家對油浸式變壓器同時也有了一定的了解了,想要知道更多油浸式變壓器的信息請登錄創聯匯通變壓器進行網站,有專業的技術管理人員為您解答!
