首頁>>產品中心>>干式變壓器SCB13系列35kv級干式變壓器
SCB13系列35kv級干式變壓器
分享到:

SCB13系列35kv級干式變壓器

【額定容量】:50-2500kva 【額定電壓】:35kv
【聯結組別編號】:Dyn11,Yyno
產品價格 ??
產品用途

商業中心,工廠,賓館,醫院,學校,鐵路,機場,隧道、地鐵、地下電站、實驗室、車站、碼頭等重要特殊環境場所。

全國24小時銷售熱線:13263317831



產品概述
 SC(B)13系列35KV環氧樹脂干式變壓器新一代節能產品,該系列配電變壓器產品使用在變壓器電壓直接從35KV電網轉變為400V配電的特殊場合,可減少10KV輸變電環節,使運行維護費用明顯降低。35KV級無勵磁調壓配電變壓器產品通過了家級鑒定,確立為高新技術產品。 產品具有損耗低、阻燃性好、承受短路能力強、體積小、噪音低、耐雷電沖擊性能好,溫度分布均勻等優點,而且由于環氧樹脂干式變壓器不使用變壓器油,不會產生油污染,無爆炸危險。產品可作為配電變壓器廣泛適用于電力系統城網改造,也可用于高層建筑、機場、車站、港口、地鐵待對消防、環保有嚴格、特殊要求的多種場合。

產品結構:
35KV環氧樹脂干式變壓器主要由變壓器鐵芯,變壓器繞組,變壓器絕緣、變壓器引線,變壓器冷卻裝置和測溫裝置。配電變壓器線圈在高精度繞線機上繞制,低壓繞組采用箔式繞制結構,較大容量變壓器留有通風氣道,繞制完成后進行真空干燥,澆注固化過程嚴格按照工藝要求進行操作,使線圈內無氣泡、空穴,變壓器產品達到優質運行效果。

鐵芯:
該系列配電變壓器鐵芯選購優質高導磁的晶粒取向冷軋硅鋼片,并采用先進的硅鋼片剪切線、45°全斜接縫階梯進迭片,芯柱采用F級無緯帶綁扎及鐵軛不沖孔拉板固定新型結構等先進工藝,鐵芯表面采用環氧樹脂包封,減小了漏磁影響,有效改善了磁路分布,降低了鐵芯噪聲、空載損耗和空載電流,使得配電變壓器產品外觀質量大大提高。

高壓繞組:
高壓繞組采用分段分層式,大大的降低了繞組層間電壓,采用帶填料環氧樹脂真空澆注成型,減小了繞組內部局部放電量,提高了線圈的電氣性能。配電變壓器繞組層間采用DMD環氧樹脂預浸布,增加耐壓強度,繞組表面采用玻璃纖維網格布填充,增強了線圈的機械強度,提高了配電變壓器產品抗短路的能力,線圈永不開裂。

低壓繞組:
低壓繞組采用箔式結構,線圈采用軸向冷卻風道,增強散熱能力,配電變壓器低壓繞組層間采用DMD環氧樹脂預浸布,端部采用環氧樹脂封灌,整體固話成型。

產品特點
1、阻燃 ,環氧樹脂作為SCB13干式變壓器絕緣材料本身難燃,不會在發生火災時助燃。
2、防潮和耐塵,SCB13干式變壓器繞組表面噴涂三防漆,在塵埃、潮濕等惡略環境下,對干式變壓器不會產生影響。
3、結構堅固,SCB13干式變壓器繞組采用環氧樹脂澆注固化成型,機械強度高,抗短路能力強。
4、過負載能力強,SCB13干式變壓器絕緣等級為F級,耐熱等級高,超名牌額定值運行能力提高。
5、維護便捷,SCB13干式變壓器無需用變壓器油,長期停運后通電干燥處理即可。

使用環境:
1、海拔高度:≤1000 m。
2、環境溫度:
最高氣溫:+40℃;
最低氣溫:-40℃;
最高月平均氣溫:+30℃;
最高年平均氣溫:+20℃;

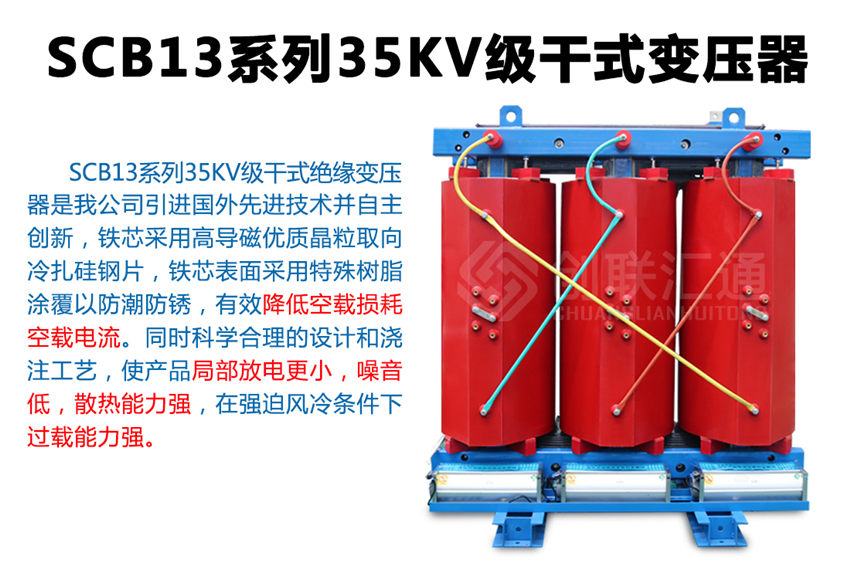

產品圖片



產品參數

型號 額定容量(KVA) 聯接組標號 電壓組合(KV) 空載損耗(W) 負載損耗(W) 空載電流(%)
高壓 分接范圍 低壓
SCB13-50 50 Dyn11

Yyn0

Yd11
35

38.5
±5%
±2×2.5%



0.4 926 2780 2.8
SCB13-100 100 1225 3850 2.4
SCB13-160 160 1408 4740 1.8
SCB13-200 200 1524 5445 1.8
SCB13-250 250 1681 6110 1.6
SCB13-315 315 1950 7070 1.6
SCB13-400 400 2389 8900 1.4
SCB13-500 500 2793 10860 1.4
SCB13-630 630 3174 12420 1.2
SCB13-800 800 3789 15160 1.2
SCB13-1000 1000 4119 16780 1.0
SCB13-1250 1250 4748 20200 0.9
SCB13-1600 1600 5290 23950 0.9
SCB13-2000 2000 5922 26750 0.9
SCB13-2500 2500 6806 31620 0.9
以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
