變壓器鐵芯接地的結構形式有哪些?

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2020-04-16 01:36:45
導讀:我們都知道, 變壓器 鐵芯必須接地。這是因為鐵芯及其金屬結構件支線圈的電場作用下,具有不同的電位,與油箱電位又不同,雖然它們之間的電位差不大,也將通過很小的絕緣距離

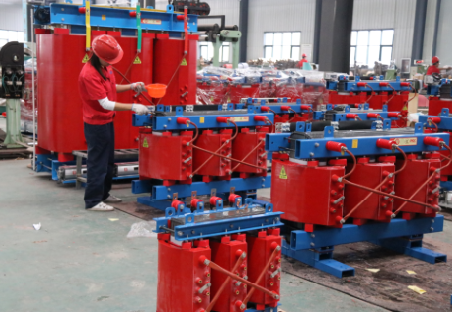

  我們都知道,變壓器鐵芯必須接地。這是因為鐵芯及其金屬結構件支線圈的電場作用下,具有不同的電位,與油箱電位又不同,雖然它們之間的電位差不大,也將通過很小的絕緣距離而斷續放電。放電一方面使變壓器油分解,一方面無法確認變壓器支試驗和運行中的狀態是否正常。因此鐵芯及其金屬結構件必須經過油箱而接地,確要保證電氣接通。

  鐵芯必須是一點接地。鐵芯中是有磁通的,當有多余點接地時,等于通過接地片而短接鐵芯片一樣,短接回路中有感應環流。夾件上或旁螺桿上有接地點時均形成回路流有環流。接地點越多,環流回路越多,環流越大,各回路均通過接地片。但是即使只有一個這樣的環流回路,電流也可能由接近于零上升到十幾安培。這樣鐵芯可能產生局部過熱,接地片可能燒壞而產生放電,對大型變壓器安全運行不利,因此變壓器必須只能有一點接地。

  所謂變壓器鐵芯接地,只是指其磁導體來說的,其加緊件不受此限制。鐵芯片與夾緊件要絕緣的另一個原因,就是確保鐵芯一點接地。

  遵循鐵芯一點接地的原則,對于不同夾緊結構的鐵芯,采用不同的接地結構,主要有以下四種:

  1、 有拉螺桿和吊螺桿時,上、下夾件各自相接,其間又通過拉螺桿相接。這樣只要用一接地片將鐵芯和上夾件相接,除墊腳另與油箱接地外,其余部分均經吊螺桿與箱蓋接地,且鐵芯片是一點接地的。

  2、 只有拉螺桿時,也用一接地片將鐵芯和上夾件相接,則鐵芯經過上夾件、拉螺桿、下夾件,通過墊腳和箱底接地。

  3、 上、下夾件絕緣時,即舊產品中既無拉螺桿又無拉板的夾緊結構中,則用接地片將鐵芯分別與上、下夾件相接。這樣整個鐵芯由上夾件經鐵芯片,再通過墊腳和箱底接地。這種情況需要注意上、下接地片位置要對稱,即在鐵芯的同一層上,否則將產生電位差。

  4、 由拉板時,上、下夾件由拉板連接,而墊腳與箱底一般是絕緣的。用一接地片將鐵芯和上夾件并聯后再由10kV套管引出接地,或者鐵芯和上夾件由兩個套管接地。采用一個接地套管時只監視器身的絕緣,采用兩個接地套管時還可檢查鐵芯是否有多余接地點。

  接地片的制作:用0.3mm厚的紫銅片,寬度為20mm、30mm、40mm,銅帶表面要搪錫以減小接觸電阻。
