scb10變壓器接線

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2019-05-25 09:15:11
導讀:scb10變壓器 接線 在停止安裝之前應熟讀申明書,領會詳細的安裝步調,存眷設備的注重事項等相干內容,籌辦好需求的安裝裝備。 在安裝時,應注重包管設備和墻壁的間隔在五米擺布

scb10變壓器接線

  在停止安裝之前應熟讀申明書,領會詳細的安裝步調,存眷設備的注重事項等相干內容,籌辦好需求的安裝裝備。

  在安裝時,應注重包管設備和墻壁的間隔在五米擺布,相鄰的裝備之間也應連結在五米擺布。

  凡是環境下,變壓器能夠間接在利用地址按照安裝圖紙和申明書停止現場安裝,查抄無誤后便可以間接利用,可是為了寧靜起見,能夠在安裝園地埋置螺旋,值得注重的是螺旋安裝位置應完整依照變壓器的規格。有些變壓器安裝了滾輪,滾輪能夠九十度扭轉,有些變壓器有外殼,在安裝時制止對外殼施減輕力,制止外殼變形,影響變壓器的一般利用。

  常見的干式變壓器繞組有二種接法,即“三角形接線”和“星形接線”;在干式變壓器的連接組別中“D暗示為三角形接線,“Yn”暗示為星形帶中性線的接線,Y暗示星形,n暗示帶中性線;“11”暗示干式變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

  干式變壓器的連接組此外暗示方式是:大寫字母暗示一次側(或原邊)的接線體例,小寫字母暗示二次側(或副邊)的接線體例。Y(或y)為星形接線,D(或d)為三角形接線。數字采取時鐘暗示法,用來暗示一、二次側線電壓的相位干系,一次側線電壓相量作為分針,牢固指在時鐘12點的位置,二次側的線電壓相量作為時針。“Yn,d11”,此中11就是暗示:當一次側線電壓相量作為分針指在時鐘12點的位置時,二次側的線電壓相量在時鐘的11點位置。也就是,二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

  干式變壓器二個繞組組合起來就構成了4種接線組別:“Y,y”、“D,y”、“Y,d”和“D,d”。我只采取“Y,y”和“Y,d”。因?yàn)閅毗連時另有帶中性線和不帶中性線兩種,不帶中性線則不增添任何標記暗示,帶中性線則在字母Y前面加字母n暗示。n暗示中性點有引出線。Yn0接線組別,UAB與uab相重合,時、分針都指在12上。“12”在新的接線組別中,就以“0”暗示。今朝干式變壓器廠家應用的干式變壓器的接線方式先要有:三角型接法和星型接法兩種。

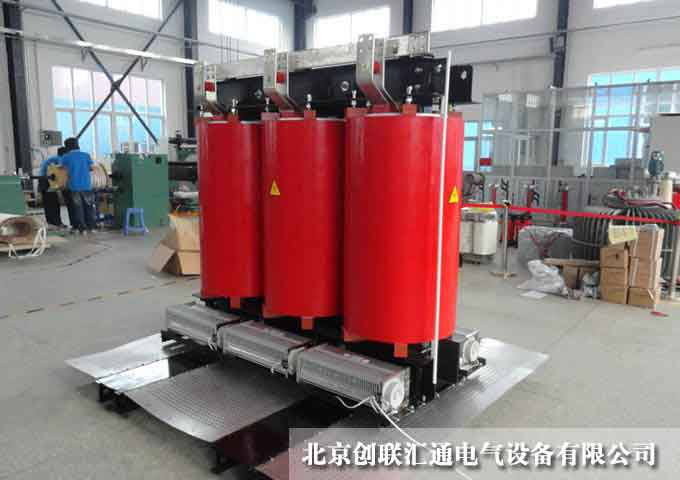

scb10變壓器接線

  電力干式變壓器的感化機能及采辦干式變壓器需求斟酌的事項:

  1、電廠用干式變壓器為三相,雙卷,其絕緣品級不低于“F”級。變壓器壽命不小于30年

  2、在較高的情況溫度下能包管變壓器額定容量輸出,情況溫度20℃時,許可10%過負荷持續運轉。

  3、干式 變壓器 具有杰出的耐高強度的絕緣布局,設有軸向風道,散熱性杰出。

  4、可隨時投網,遏制運轉一段時候后,可不經枯燥而間接投入電網寧靜運轉。

  5、阻燃性好,本身不燃,碰到火源時,不發生有害氣體。

  6、干式變壓器為低消耗型,凹凸壓線圈質料均遙無氧銅導體,硅鋼片采取入口優良冷軋高導磁晶位取向硅鋼片,鋼類部件采取熱渡鋅。

  7、產物散熱性好,機器強度高,不會因溫度轉變在變壓器運轉壽命期內致使線圈概況龜裂。

  8、應在封鎖的變壓器柜內全容量運轉時,仍能包管各部位溫升在GB6450-86(干式變壓器)所劃定的規模內。變壓器為電扇冷卻。

以上是創聯匯通電氣設備有限公司為大家總結關于干式變壓器的問題,了解更多的干式變壓器問題請關注本網站http://www.hiflash.cn/gsbyq/3.html,您的支持使我們堅持不懈、持之以恒的動力!
